Desenvolvimento mecânico
Balança dinâmica
Projeto CW2503

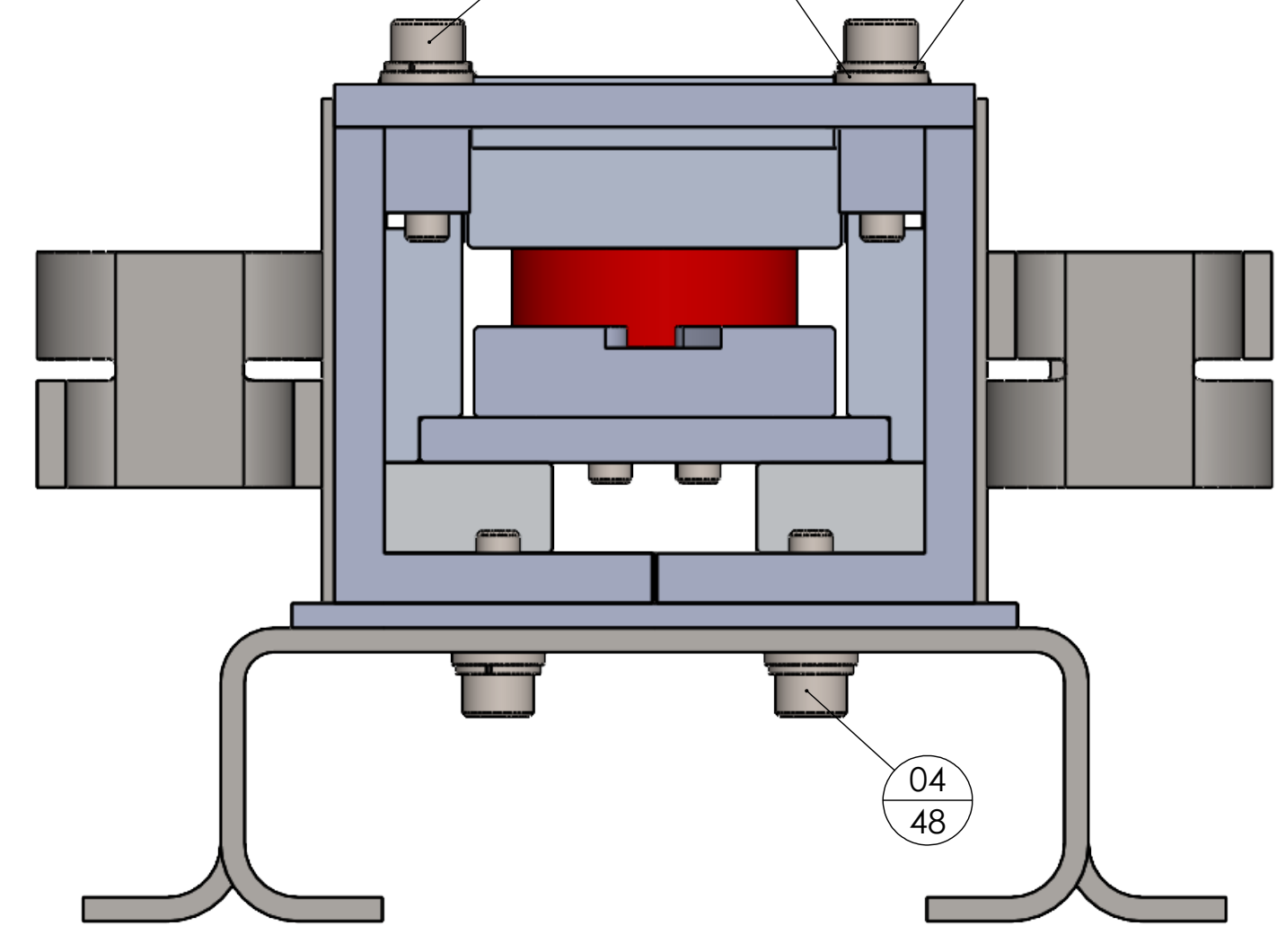

O detalhamento de um conjunto de geometria alongada, com componentes de apoio, fixação e alojamento de sensores.
Do conjunto ao detalhe.
O trabalho reúne a representação do conjunto mecânico da balança dinâmica, seus componentes e interfaces. As vistas técnicas apresentam as soluções de montagem e a organização dos elementos ao longo da estrutura.
Imagens extraídas das vistas técnicas do projeto. Cores de identificação não representam necessariamente o acabamento do equipamento.
